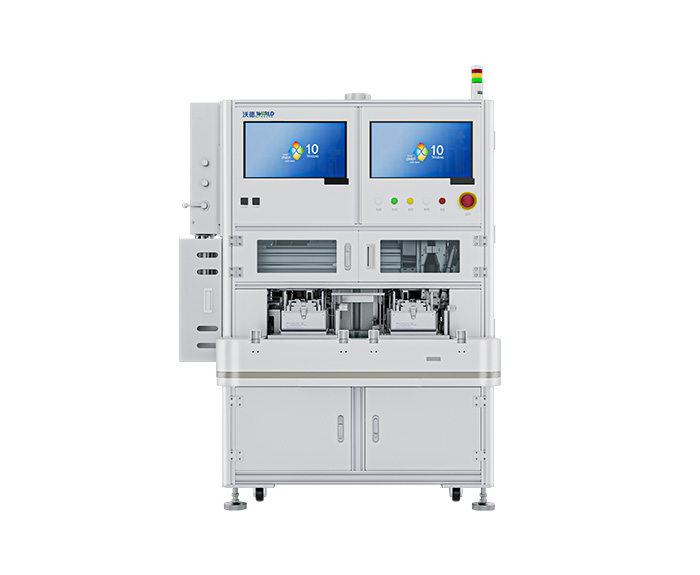

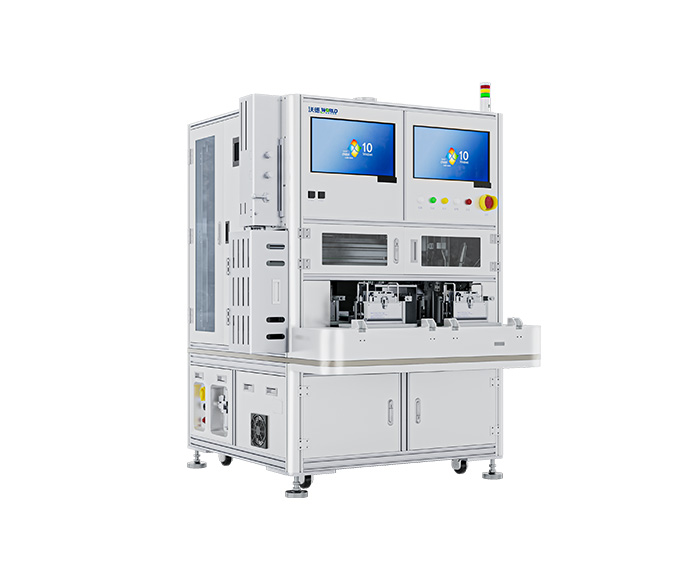

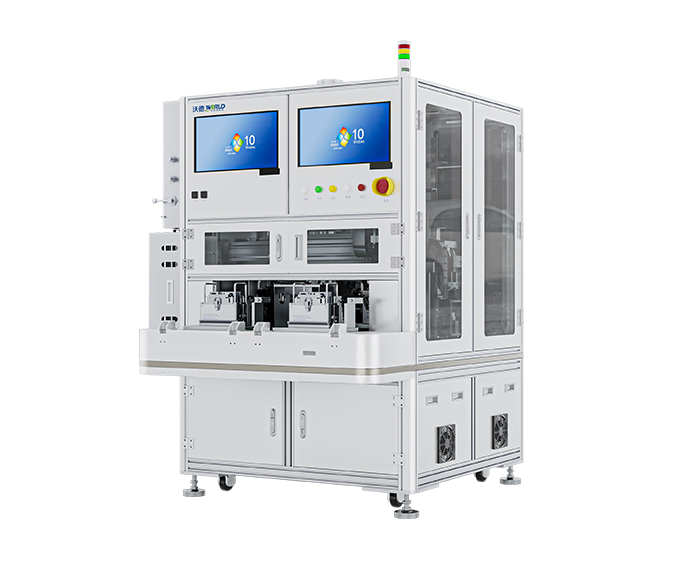

1.雙通道工位設計,大幅度提高產能;
2.動態點膠控制系統:采用超精密雙組份螺桿點膠閥系統,視覺定位,外置大容量膠桶;
3.應用高分辨率相機系統和高精密模組組建行走機構,提高了整機運行的可靠性和精度;
4.三軸精密級絲桿模組配合視覺實時對位組裝,提升了整機良品率;
5.機械手自動載具下料流出;
6.高精度壓力傳感器可以實時監測壓頭對產品的壓力,對膠水均勻施加壓力持續穩定;
7.具有在線膠清潔和在線針頭校準功能;
8.通用載具,具有獨立線外保壓功能;

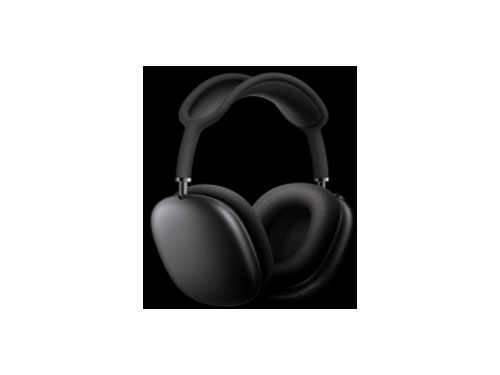

1.頭戴式耳機等3C類電子產品的精密組裝;
2.集成了視覺定位、點膠、貼裝、檢測、下料等組裝工序;
1.大大縮短了點膠和組裝工序之間時間間隔,保證組裝過程中膠水的流動性,提高了組裝工序質量,產品合格率≥99.8%;
2.機械手加視覺實時對位組裝,解決了人工無法滿足的精度要求;
3.產能提高,節省人力成本,產能≥85件/H;

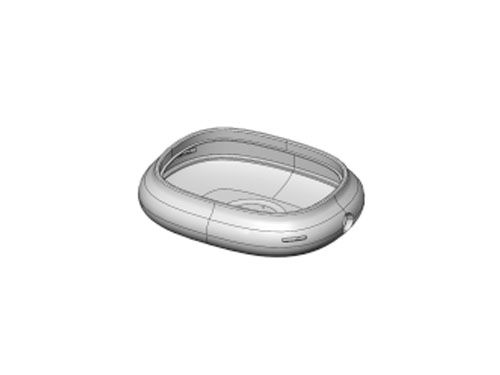

頭戴式耳機等3C類電子產品的精密組裝,實現將頭戴式耳機產品組裝的視覺定位、點膠、貼裝、檢測、下料等組裝、一體化
基本參數 | 外形尺寸 | 12000(L)*1500(W)*1800(H) mm |
設備重量 | 2200kg |
工作電壓 | AC 220V 50/60 Hz |
正常功率 | 16KW |
工作氣壓 | 0.4~0.6 Mpa |
功能參數 | 適用的產品尺寸 | 寬度≤85mm 長度≤105mm |
設備故障率(DT) | <5% |
平均故障時間間隔(MTBF) | 4H |
設備一次性優率 | ≥99.9% |
重復定位精度 | ≤0.01mm |
點膠控制精度 | ≤0.01g |
貼裝精度 | ±0.03mm |
環境參數 | 噪音 | <75分貝 |
溫度 | 10~40℃ |
濕度 | 40~70% |
