1.供球系統搭載微氣壓差偵測功能,實現各種尺寸規格錫球的自動分球、自動偵測、快速穩定的供球功能;
2.采用光纖激光器實現錫球的快速焊接,根據錫球直徑大小,選配適合功率的激光器;
3.CCD定位系統通過自動識別圖像,實現焊位精確定位;
4.運動系統選用直線電機、伺服電機作為運動元件,運動速度快,穩定性高;
5.具有焊嘴自動清洗功能,焊嘴外觀自動檢查功能,保證焊接品質;
6.可選配焊嘴激光自動對中心功能,實現焊嘴快速更換校準;
7.并行的CCD定位、雙通道和焊接機構,大大提高焊接效率;
8.具有自主知識產權的PC控制系統,實現整機的精確控制;
1.利用激光熔化錫球,融化的錫球噴射到焊接件上,實現精密焊接,保證元件可靠的電性導通和焊接強度;
2.非接觸式焊接,無助焊劑焊接,免清洗;
1.無助焊劑焊接、免清洗,節約成本;

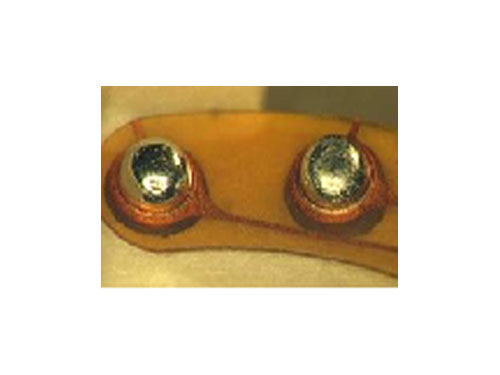

2.錫球焊接,焊點錫量穩定,外觀一致性好,提高焊接品質;
3.實現微小焊位的精準焊接,解決了人工無法焊接難題;
4.焊接速度高,提高產能,節省人力成本;

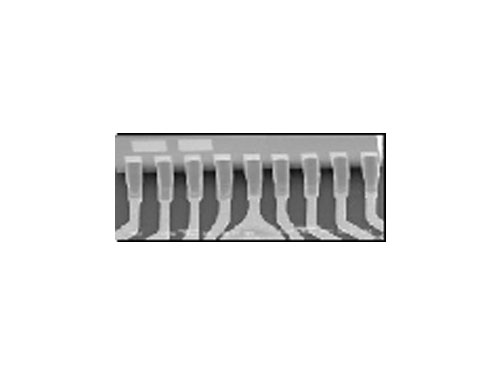

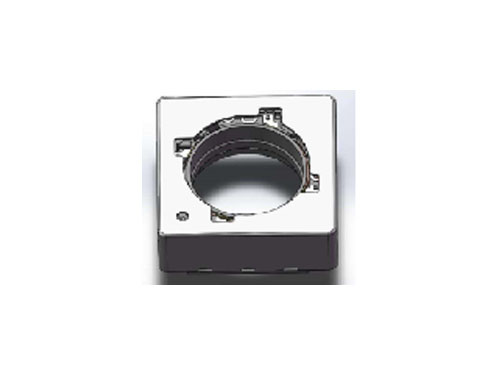

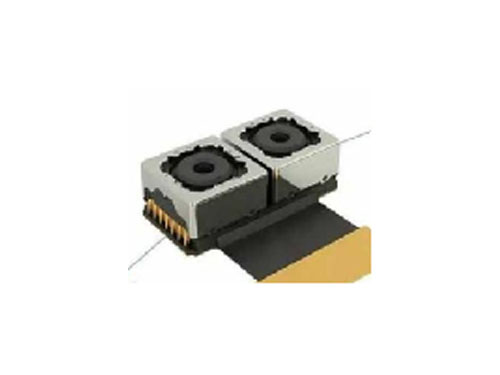

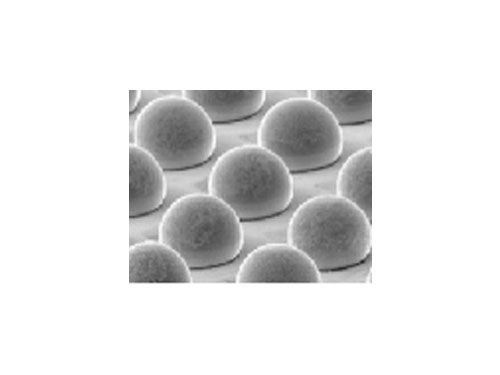

產品適用于BGA、VCM、CCM、HDD
基本參數 | 外形尺寸 | 1310(L)*1150(W)*1800(H) mm |
設備重量 | 1600kg |
工作電壓 | 220VAC、 50/60Hz |
正常功率 | 16KW |
工作空氣氣壓 | 0.4~0.6 Mpa |
工作氮氣氣壓 | 0.2~0.4 Mpa |
功能參數 | 適用錫球直徑規格 | 70-1000 |
焊接速度(球/sec) | 4~8 |
適用焊接間距 | 0.1mm 最小 |
平均故障時間間隔(MTBF) | 4H |
設備一次性優率 | ≥99.5% |
重復定位精度 | ≤0.003mm |
焊接精度 | ±0.01mm |
環境參數 | 噪音 | <70分貝 |
溫度 | 10~40℃ |
濕度 | 40~70% |
