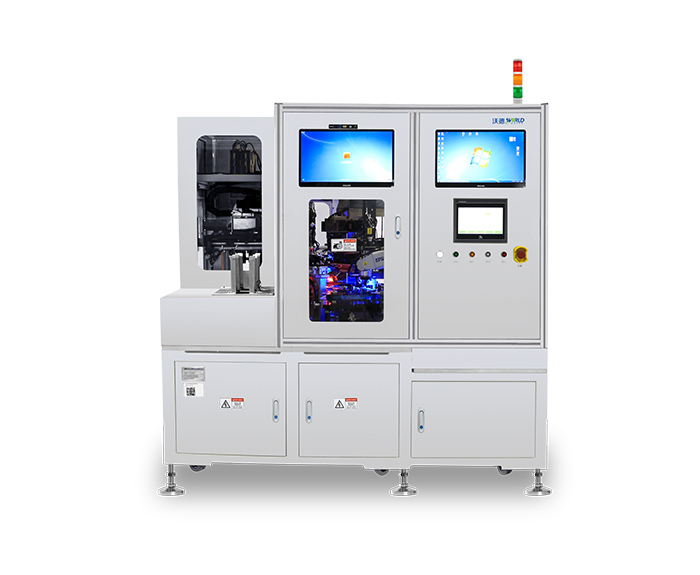

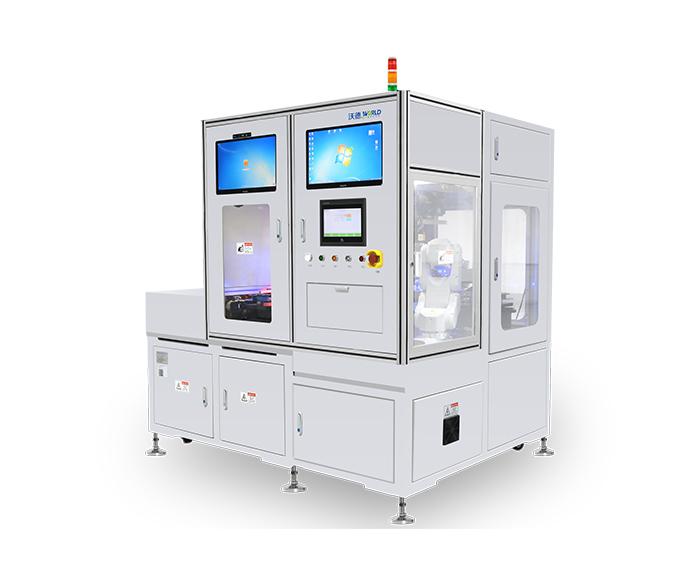

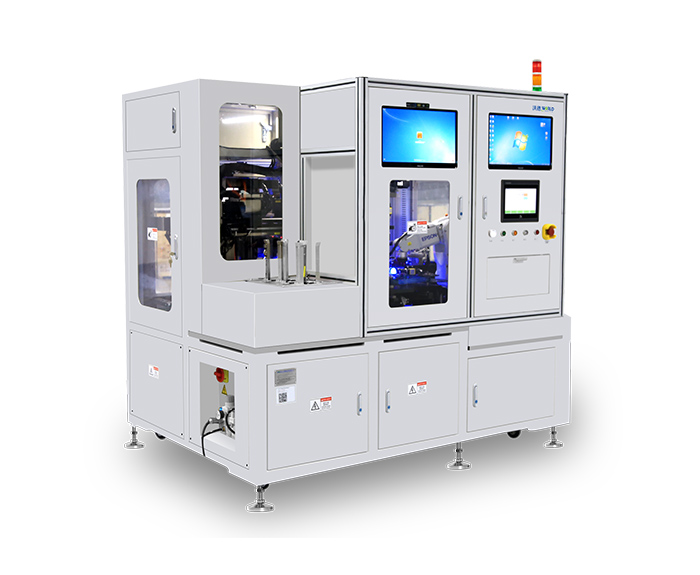

1.全自動上下料機構,料盤自動分離切換機構,兩套高精度直線模組搬運,大幅度提高設備效率;
2.采用高分辨率相機和六軸機器人相結合,提高了貼裝的精度和穩定性;
3.應用緊湊型卷繞料帶緩沖膠上料機構,使結構更加緊湊,提高貼裝產能;
4.采用高精度壓力傳感器實時監測壓頭對微形緩沖片的壓力監控,避免壓力過大或過小,保證每次保壓安全有效;
5.緩沖膠采用卷繞料帶上料,使設備結構緊湊;
6.采用高精度線激光對緩沖膠的貼裝高度復檢測;

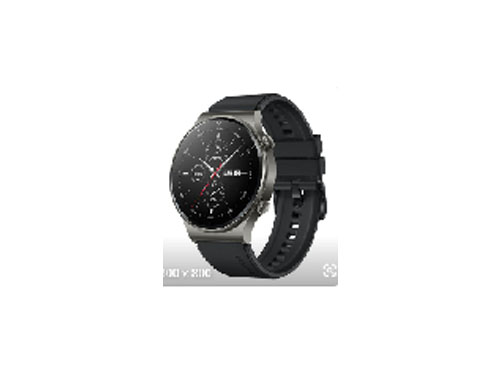

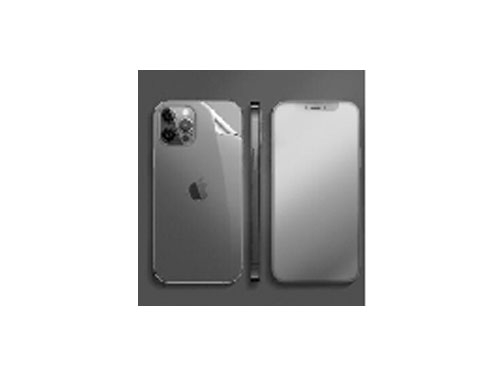

1.在手機、手表等3C類電子產品的精密組裝;
2.集成了上下料、視覺定位、貼裝、復測、分料等組裝工序;
1.解決了超薄微小型元器件吸取、精密貼裝提高了組裝工序質量,產品合格率≥99.8%;
2.機器人加視覺實時對位貼裝,解決了人工無法滿足的精度要求;
3.產能提高,節省人力成本,產能≥1500件/H;
手機、手表等3C類電子產品的精密貼裝,實現超薄微小型元器件吸取,視覺定位、貼裝、檢測、下料貼組裝、一體化
基本參數 | 外形尺寸 | 1800(L)*1300(W)*2000(H) mm |
設備重量 | 2200kg |
工作電壓 | AC 220V 50/60 Hz |
正常功率 | 9KW |
工作氣壓 | 0.4~0.6 Mpa |
| 設備故障率(DT) | <5% |
平均故障時間間隔(MTBF) | 4H |
設備一次性優率 | ≥99.9% |
重復定位精度 | ≤0.01mm |
貼裝精度 | ±0.03mm |
環境參數 | 噪音 | <75分貝 |
溫度 | 10~40℃ |
濕度 | 40~70% |
