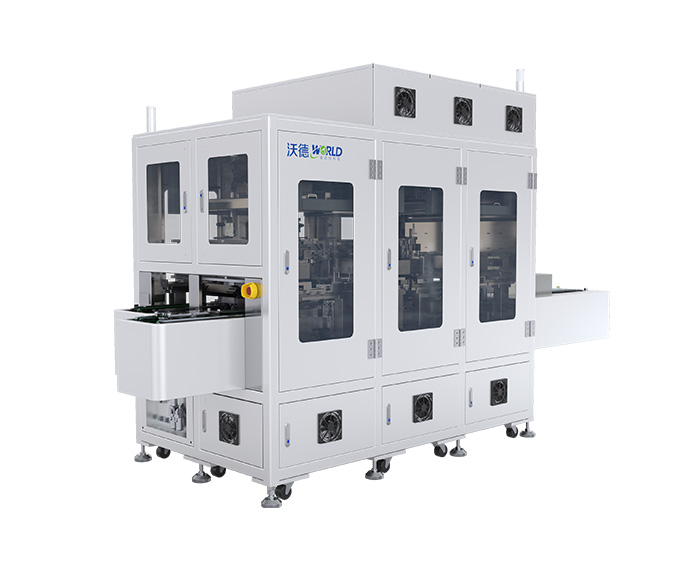

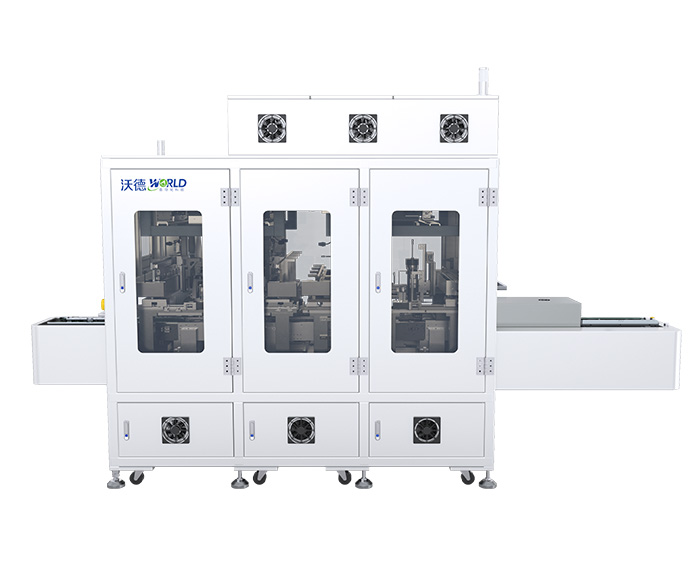

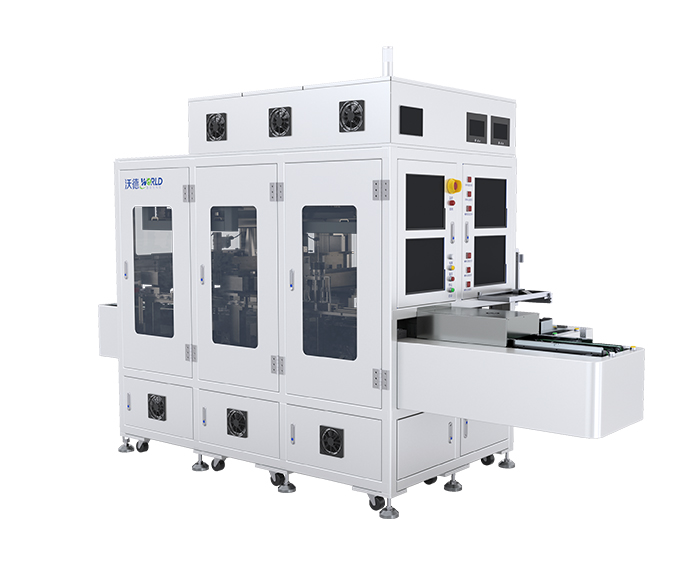

1.動態點膠控制系統:使用超大容量膠桶(300ML)的熱熔膠精密噴射閥,可以儲存更多膠水,采用雙點膠頭設計,提高設備效率;
2.利用預熱系統使得膠桶內膠水均勻加熱,保障膠水流動性,保證產品密封性;
3.應用高分辨率相機系統和高精密模組組建行走機構,提高了整機運行的可靠性和精度;
4.二次實時對位機構設計保障了貼裝工序安全可靠,提升了整機良品率;
5.使用分辨率為0.0005mm的高精度光柵尺對模組位置進行校準,使得模組重復定位精度最小可達到0.001mm,整個設備重復定位精度≤0.01mm,保障了電聲產品的組裝質量;
6.組裝工序采用四貼頭獨立調節、同時貼裝,集成化高,精度高,貼裝效率高;
7.高精度壓力傳感器可以實時監測壓頭對產品的壓力,對膠水均勻施加壓力持續穩定;
8.具有在線膠量檢測和在線噴嘴清潔功能;
1.喇叭、低音揚聲器等消費類電子產品的精密組裝;
2.集成了定位、預熱、點膠、貼裝、檢測等組裝工序;
1.大大縮短了點膠和組裝工序之間時間間隔,保證組裝過程中膠水的流動性,提高了組裝工序質量,產品合格率≥99.9%;
2.點膠和組裝工序是在60度高溫下完成的,解決了人工無法滿足的要求;
3.產能提高,節省人力成本,產能≥200件/H;
產品適用于無線耳機、喇叭、低音揚聲器等電聲產品的精密組裝,實現將電聲產品組裝的定位、預熱、點膠、貼裝、檢測等工序進行集成化、一體化
無線耳機 | 低音揚聲器 |
| |
基本參數 | 外形尺寸 | 3789(L)*1260(W)*2163(H) mm |
設備重量 | 2200kg |
工作電壓 | AC 220V 50/60 Hz |
正常功率 | 16KW |
工作氣壓 | 0.4~0.6 Mpa |
功能參數 | 適用的產品尺寸 | 寬度≤220mm 長度≤300mm |
設備故障率(DT) | 5% |
平均故障時間間隔(MTBF) | 4H |
設備一次性優率 | ≥99.9% |
重復定位精度 | ≤0.01mm |
點膠控制精度 | ≤0.01g |
貼裝精度 | ±0.05mm |
環境參數 | 噪音 | <75分貝 |
溫度 | 10~40℃ |
濕度 | 40~70% |
