1.X、Y運動模組采用高靈敏、高速伺服電機加高精度絲桿,具有速度快,精度高的特點;
2.采用PCB MAKE點CCD視覺定位PCB位置,保證設備插件精度;
3.插入電子元器件采用CCD檢測引腳,保證零件插入PCB;不良元件放入不良品收集盒,防止損壞零件和PCB;
4.元器件角度修正,采用電機與夾頭同軸無縫對接保證角度修正精度;
5.PCB進板線為三段式,提高進出板速度,提高插件速度;
6.高通配性:管料、帶料、盤料、散料均可實現自動上料;

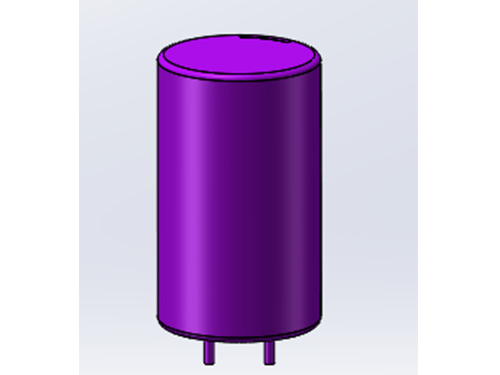

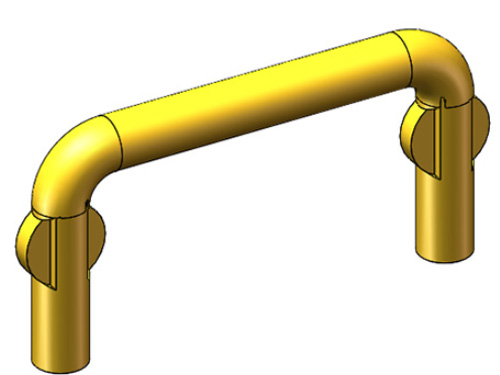

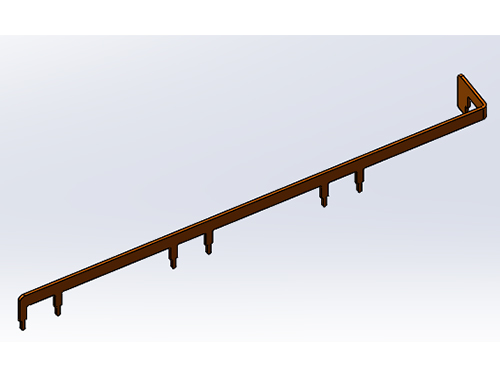

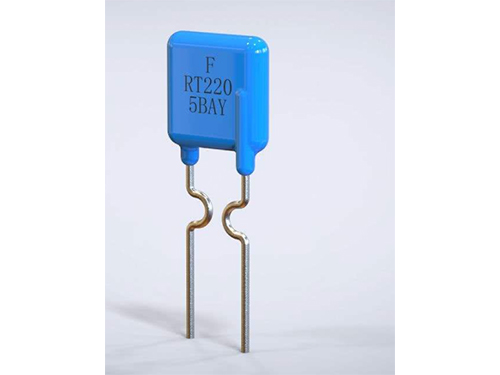

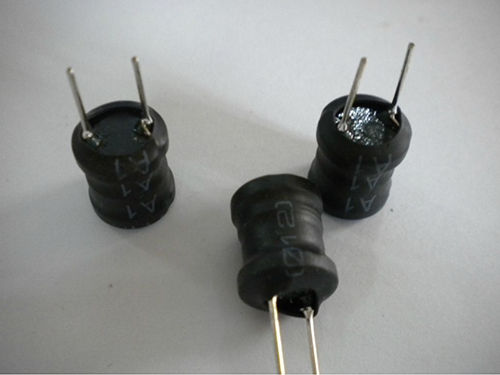

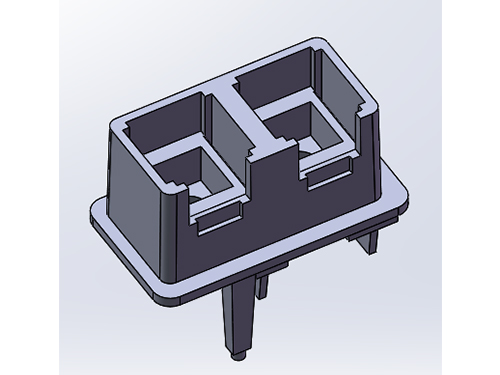

7.元件適用性強,可適應插裝多種類型元件,可兼容電阻、電容、電感、三極管、銅片、端子以及連接器等各類異形元器件產品;

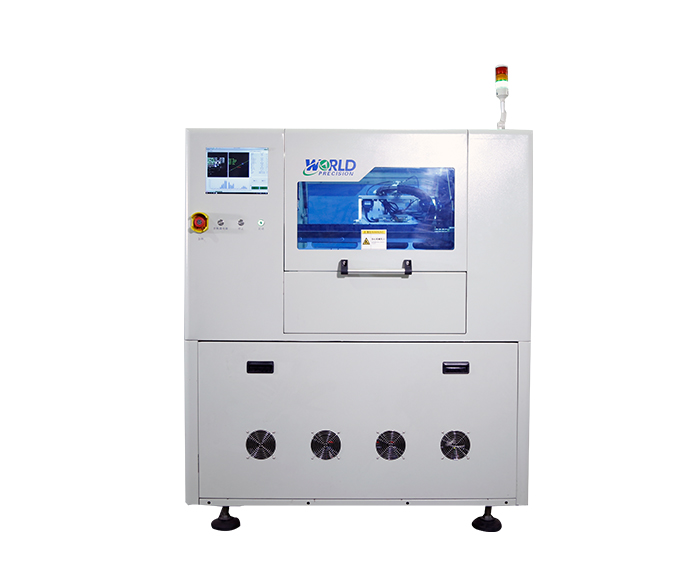

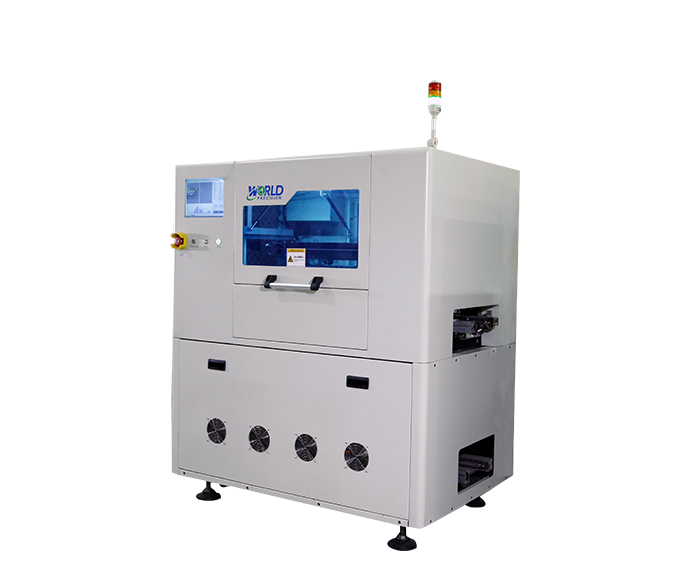

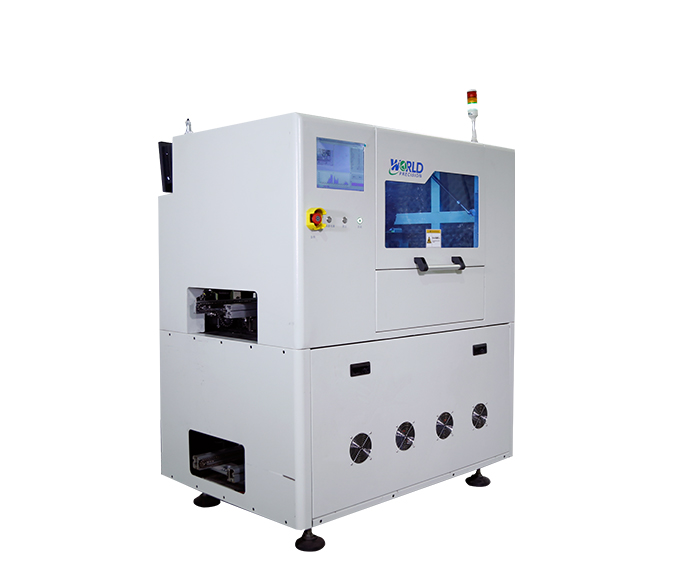

本設備是用于PCB板上元器件的精密組裝設備,可兼容電阻、電容、電感、三極管、銅片、端子以及連接器等各類異形元器件產品,是各類家用電器、電動車、各類工業儀器必須的控制元件之一。
大大縮短了插件的時間間隔,產能提高,節省人力成本,產能≥1350件/H

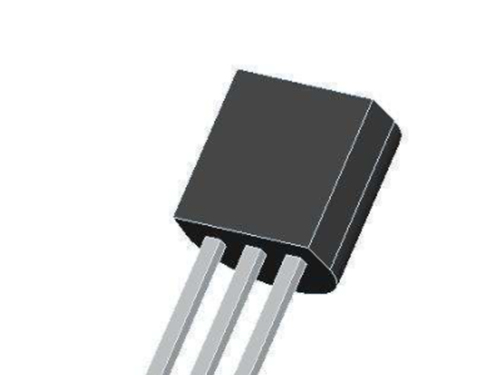

電阻、電容、電感、三極管、銅片、端子以及連接器等各類異形元器件產品
基本參數 | 外形尺寸 | 1400(L)*1000(W)*1650(H) mm |
設備重量 | 1500kg |
工作電壓 | 220V |
正常功率 | 3KW |
工作氣壓 | 0.4~0.6Mpa |
功能參數 | 適用的產品尺寸 | 最小 L3mm x W5mm x H5mm 最大 L40mm x W40mm x H45mm |
設備故障率(DT) | 5% |
平均故障時間間隔(MTBF) | 4H |
設備一次性優率 | ±0.02mm/≥99.5% |
理論插件速度 | 1~1.5s/pcs |
插件角度 | 0~360度(增量為1度) |
環境參數 | 噪音 | ≤80分貝 |
溫度 | 環境溫度 5~26℃ |
濕度 | 40~70% |
